智能溫度控制系統構成及工作原理
發布時間：2021-11-08 08:58:07
1、智能溫度控制系統的硬件構成
在此次設計智能溫控系統的過程中，采用 MSP430 型號單片機以及鎖存器和其他的電容，以及發光二極管和數碼管一些按鍵和晶振作為主要的系統硬件組成成分。
2、智能溫度控制系統的軟件構成
在此次設計過程中，原計劃使用匯編語言完成系統軟件設計后，經過研究之后，決定采用C語言進行程序的編寫，整個溫控系統的軟件，包括溫度數據采集以及處理和案件處理等多種功能。在系統軟件組成當中，單片機所需要完成的功能是針對數據進行處理分析以及計算和顯示，等等。溫度的采樣以及轉換工作則是交由鎖存器來完成。
3、智能溫度控制系統的工作原理

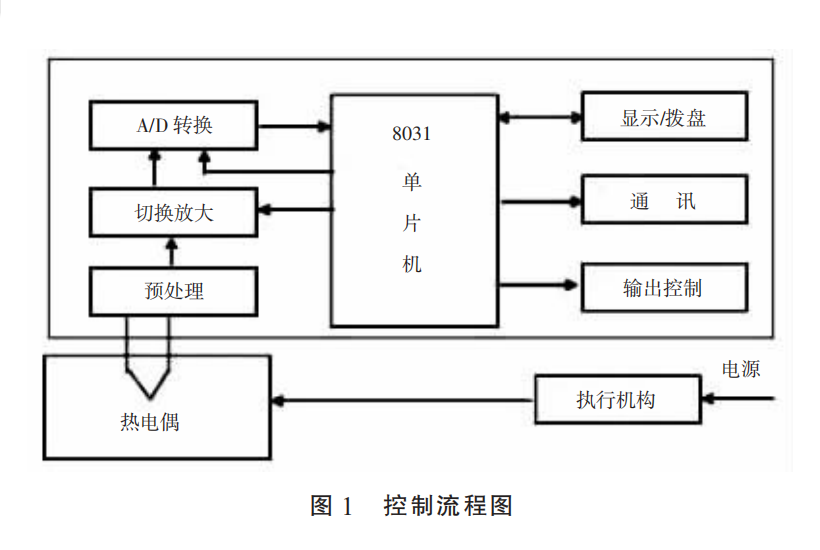

在智能溫控系統工作的過程中，溫度傳感器鎖存器針對溫度開展采樣以及轉換工作，并將采樣以及轉換的數據結果輸送給單片機。然后由單片機將輸入進來的溫度數據進行處理，使溫度值和設定的溫度值上下限之間進行比較，最終根據比較的結果，采取相應的處理程序，如果溫度超過了上限值那么需要報警，便于開展處理工作，控制流程如圖1所示。
